GENBORX 647-1150 Sada diagnostických kabelů a konektorů

GENBORX 647-1150 Sada diagnostických kabelů a konektorů

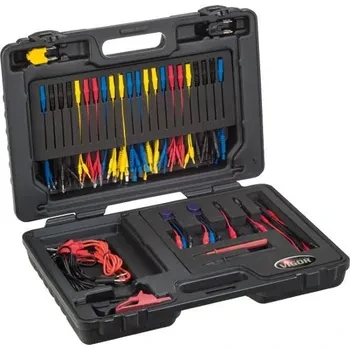

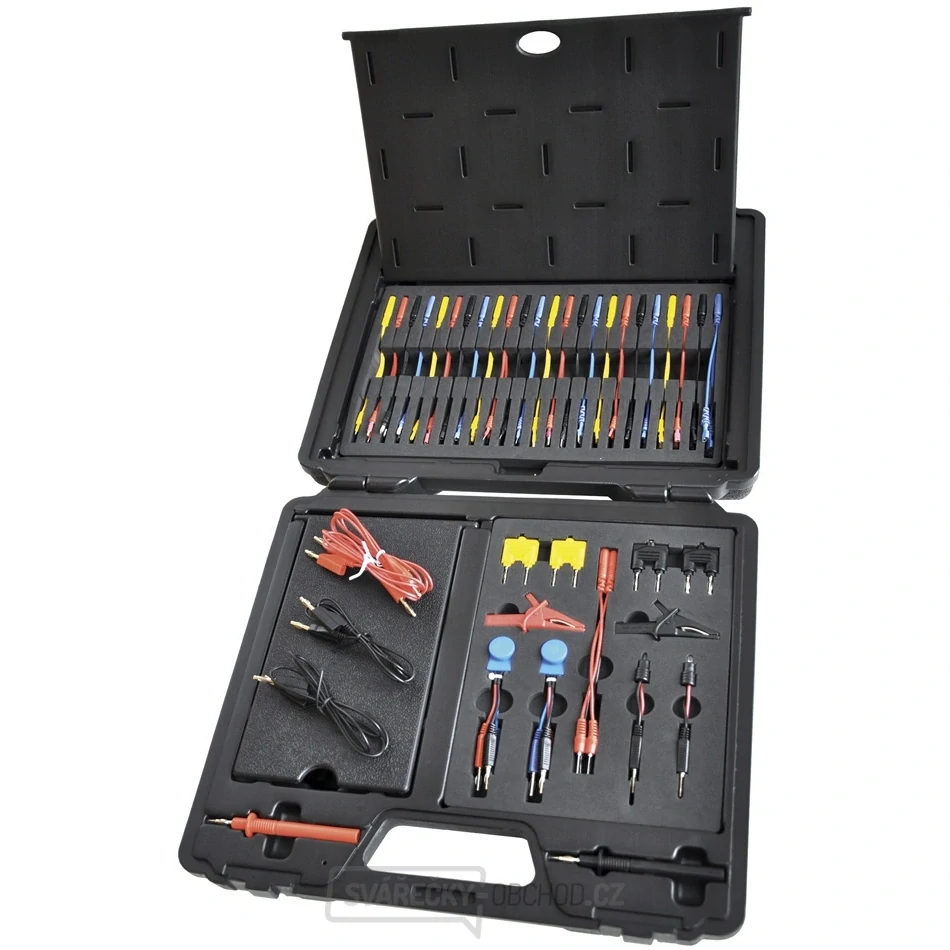

Obsáhlá víceúčelová sada diagnostických/testovacích kabelů a konektorů přehledně uspořádaných v plastovém kufříku je výborným a v mnoha případech nezbytným doplňkem většiny standardních multimetrů, ale zejména automobilových multimetrů a osciloskopů. Měření je s pomocí v sadě obsažených kabelů/konektorů rychlejší a snadnější je připojování testovacích přístrojů. Různé kabely ze sady jsou upravené pro použití na evropských, japonských, korejských a rovněž amerických automobilech.
Při měření elektrického proudu není třeba rozpojovat kabeláž, ale pouze se vhodným způsobem napojit. Proměnný rezistor/potenciometr ze sady může simulovat signál snímače chladicí kapaliny, snímače škrticí klapky atd. a posílat takový signál do počítače. Kufřík obsahuje také 2 sady LED diod, což umožňuje monitorovat Hallův efekt, fotoelektrické signály, trysky, elektromagnetické ventily a další kontrolní signály. SRS-konektor ze sady může simulovat airbag atd.

Obsah sady:
- 5 kiloohm potenciometr (proměnný rezistor) / 2 ks V mnoha částech vozidla jsou aplikovány proměnné rezistory (snímače chladicí kapaliny motoru, teploty vzduchu, teploty oleje). Pomocí potenciometru 5 k? lze nastavit hodnoty snímačů.
- Stroboskopická LED dioda / 2 ks Dvoubarevná a obousměrná LED dioda. Dioda mění svou barvu při změně polarizace/ kladný (+) / záporný (-).
- SRS konektor / 2 ks Jestliže je SRS/airbag nebo zařízení bezpečnostních pásů vadné, nebo po nárazu a aktivaci, je třeba nastavit nový SRS/airbag, K tomuto učelu se použivá SRS konektor, konektor se spálí v případě, že proud je větší než 0.25A.
- Krokosvorka (krokodýlek) / 2 ks Krokosvorka se napojuje na testovanou součástku. Může být použita společně s měřicí sondou a s prodlužovacím kabelem.
- Měřicí sonda / 2 ks Sonda se spojuje s testovanou součástkou. Může být použita společně s krokosvorkou a s prodlužovacím kabelem.
- Sonda s jehlou / 2 ks (0,7 mm) černá a červená Aby se předešlo poškození jehly, dbejte na úhel, při kterém napichujete sondu.
- Redukce/banánek (1 banánek / 2 kolíkové-zásuvkové konektory) / 2 ks
- Redukce (1 banánek / 1 kolíkový-zásuvkový konektor) / 4 ks Propojovací/připojovací kabely Kolíkové/zástrčné konektory (dl. 15 mm) / 36 ks ploché: 3 ks 0,6x0,6 - žluté 3 ks 0,6x0,9 - červené 3 ks 0,6x1,3 - černé 3 ks 0,6x1,9 - modré 3 ks 0,6x2,3 (090) - žluté 3 ks 0,6x2,8 (110) - červené 3 ks 0,8x4,7 (187) - černé 3 ks 0,8x6,3 (250) - modré kulaté: 3 ks 1,6 mm - žluté 3 ks 2,5 mm - červené 3 ks 3,5 mm - černé 3 ks 3,9 mm - modré Zásuvkové/dutinkové konektory (dl. 15 mm) / 36 ks ploché: 3 ks 0,6x0,6 - žluté 3 ks 0,6x0,9 - červené 3 ks 0,6x1,3 - černé 3 ks 0,6x1,9 - modré 3 ks 0,6x2,3 (090) - žluté 3 ks 0,6x2,8 (110) - červené 3 ks 0,8x4,7 (187) - černé 3 ks 0,8x6,3 (250) - modré kulaté: 3 ks 1,6 mm - žluté 3 ks 2,5 mm - červené 3 ks 3,5 mm - černé 3 ks 3,9 mm - modré
