OPTIMUM OPTImill MH 25SPV frézka s plynulou regulací rychlosti a digitálním odměřováním

OPTIMUM OPTImill MH 25SPV frézka s plynulou regulací rychlosti

NAPIŠTE SI O SLEVU !!! (kompresory-naradi@email.cz)

Robustní frézky s elektronicky plynulým pohonem, krokovými motory a digitálním odečítáním DRO 5

Invertorový motor
Precizně zpracované

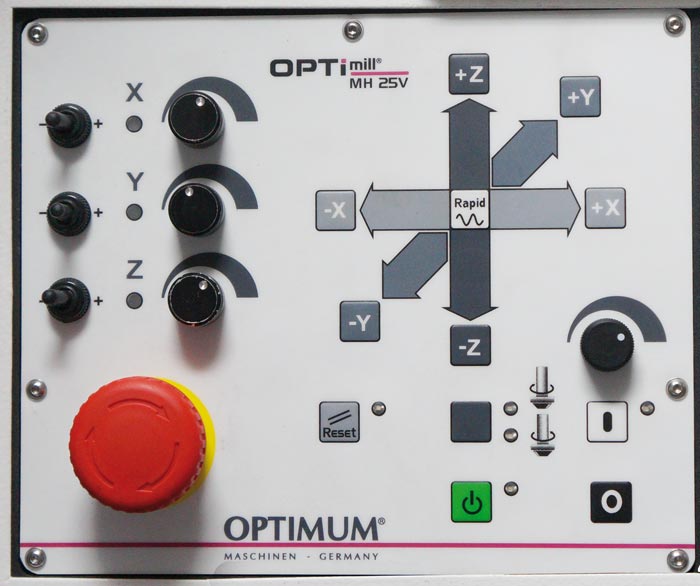

Přehledně uspořádaný ovládací panel s uživatelsky přívětivou membránovou klávesnicí
Obzvláště hladký chod
Protizávaží usnadňuje nastavení osy Z
Plynulá regulace rychlosti
Jednoduchá výměna nástroje díky systému rychlého upínání nástroje
Nastavitelná podávací vřetena s nastavitelnými maticemi vřetena
Stabilní rybinové vedení, přesně broušené a škrábané pomocí nastavitelných klínových lišt
Kuličková ložiska s kosoúhlým stykem v osách
Výškově nastavitelný, velký ochranný disk s mikrospínačem
Hlavu převodovky lze naklonit ± 45
Rotace vpravo/vlevo

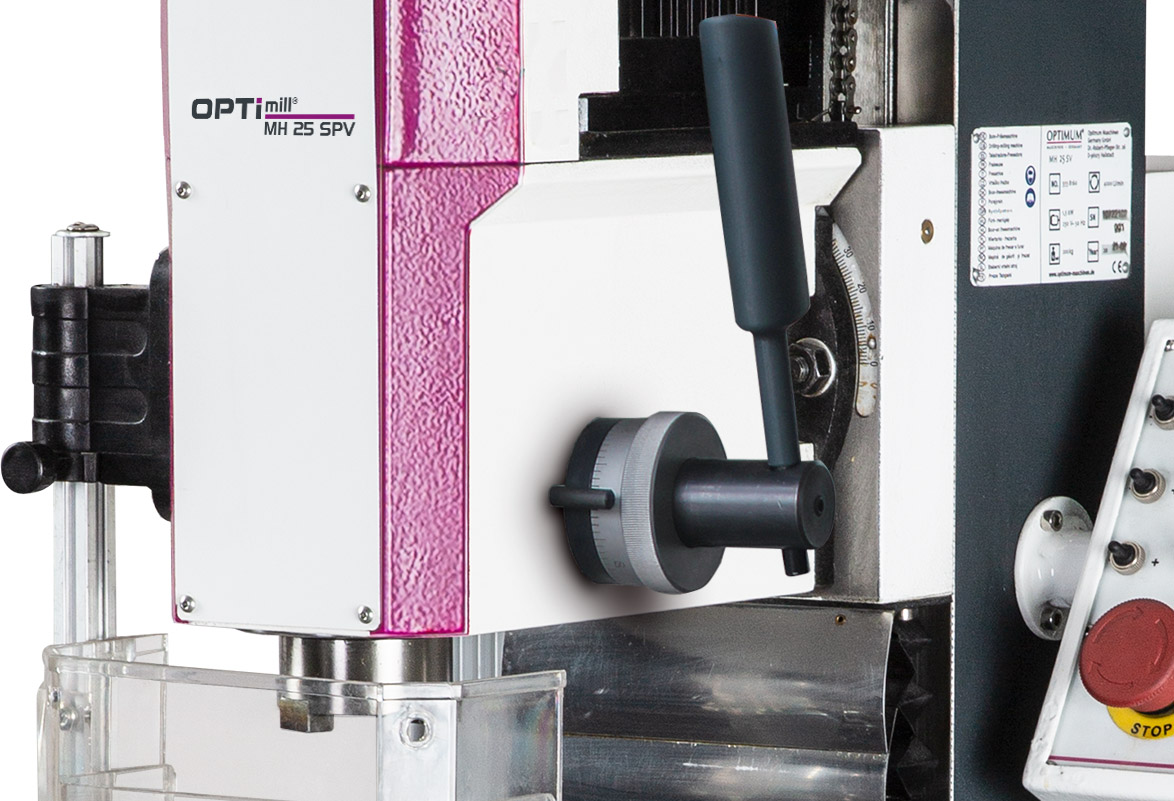

Dobře čitelný ukazatel rychlosti ve frézovací hlavě
Plynule nastavitelná rychlost posuvu ve všech osách
Rychloposuv osy X/Y pro rychlé polohování
Digitální 3-osý ukazatel polohy DRO 5
Limitní vypnutí posuvu

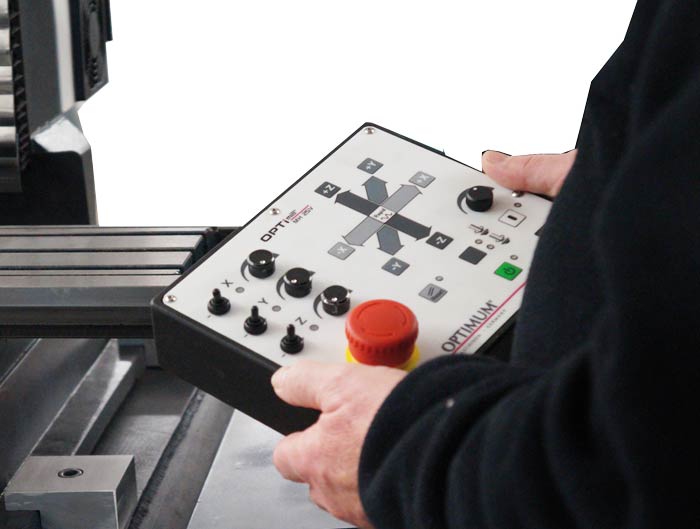

Přenosný ovládací panel
Při zastavení vřetena se posuv vypne
Koncový spínač pro všechny tři osy

PARAMETRY

Rozměry a hmotnosti
Délka cca. 970 mm
Šířka/hloubka cca. 975 mm
Výška cca. 1025 mm
Hmotnost cca. 200 kg

Vrtací/frézovací hlava
Rozsah sklonu hlavy vrtačky-frézy ± 45°
Výkon vrtání/frézování
Max. velikost frézovací hlavy 50 mm
Max. rozměr hřídelové frézy 25 mm

Elektrické přípojky
Celková jmenovitá hodnota 2 kW

Elektrické údaje
Napájecí napětí 230V
Síťová frekvence 50 Hz

Vysoká rychlost pohybu
Osa X 150 – 930 mm/min
Osa Y 100 – 580 mm/min
Osa Z 80 – 450 mm/min

Krouticí moment motoru posuvu
Trvalý provoz v ose X S1 2,2 Nm
Trvalý provoz osy Y S1 2,2 Nm
Osa Z nepřetržitý provoz S1 4,2 nm

Rychlost posuvu
Osa X 150 mm/min
Osa Y 100 mm/min
Osa Z 80 mm/min

Horizontální frézovací stůl
Délka stolu 620 mm
Šířka stolu 180 mm
Min. vůle vertikální vřeteno - frézovací stůl 0 mm
Max. vůle vertikální vřeteno - frézovací stůl 300 mm
Velikost T-drážky 12 mm
T-drážka číslo 3
Rozteč T-drážky 50 mm
Max. nosnost 30 kg

Normy a certifikace
Norma DIN EN 55011
EMC úroveň C2

Travel
Osa X manuální 400 mm
Osa Y manuální 210 mm
Osa Z manuální 270 mm
Automatická osa X 380 mm
Osa Y automatická 130 mm
Osa Z automatická 190 mm

Vertikální vřeteno
Dosah 185 mm
Vřetenové sklíčidlo BT 30
Rozsah otáček 200 – 4000 min¯¹
Počet převodových stupňů 1
Regulace rychlosti elektronicky nastavitelná
Vertikální vřeteno normální provoz 1,5 kW
Moment motoru svislého pohonu vřetena 10 Nm
