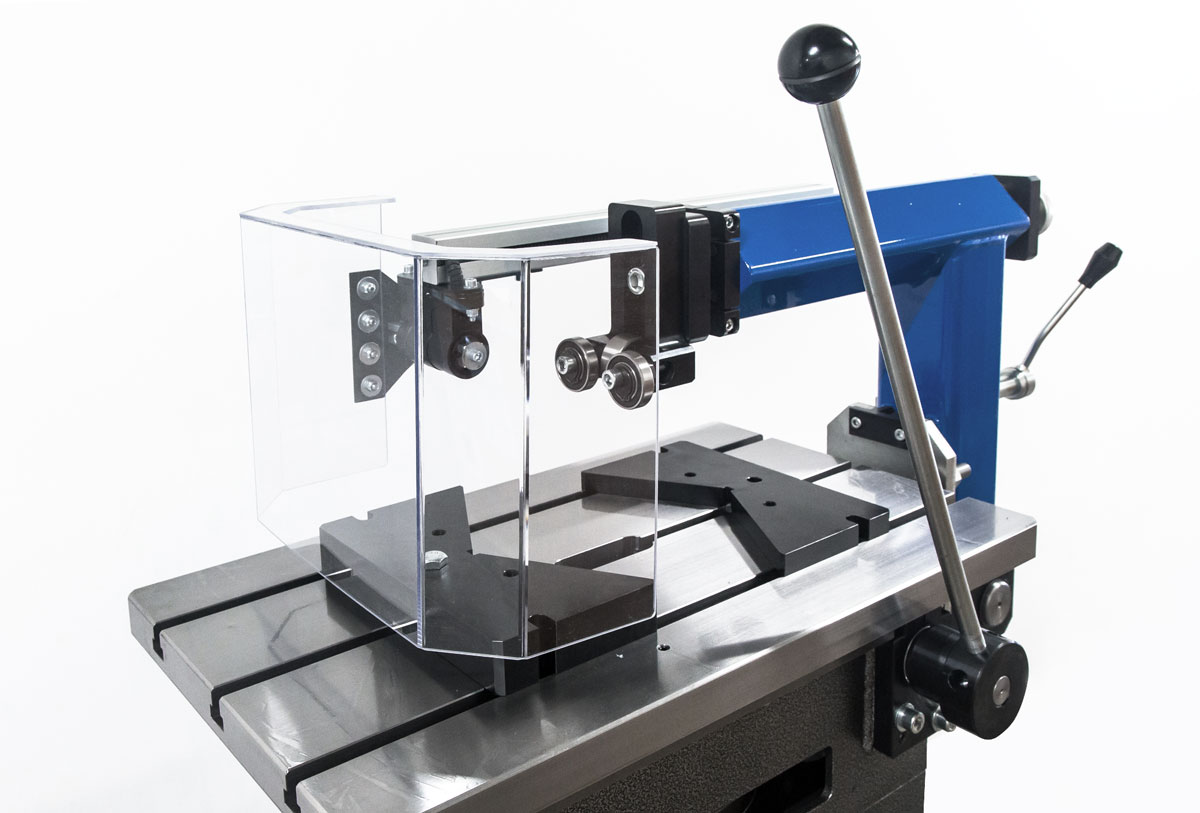

BOW DR 050 drážkovačka
Stroj určený pro malo serio vou i zakázkovou výrobu vnitřních i vnějších průchozích drážek pro pera a klíny do nábojů řemenic, ozubených kol apod.
- Drážky lze zhotovovat do různých kovových i nekovových materiálů
- Velkou výhodou tohoto stroje je rychlá výměna drážkovací jehly včetně přeseřízení stroje, takže se velmi dobře
- hodí do všech provozů a dílen s malo serio vou anebo zakázkovou výrobou
- Stroj je nenáročný na údržbu a vyžaduje jen pra vi del né čištění a domazání kluzných ploch

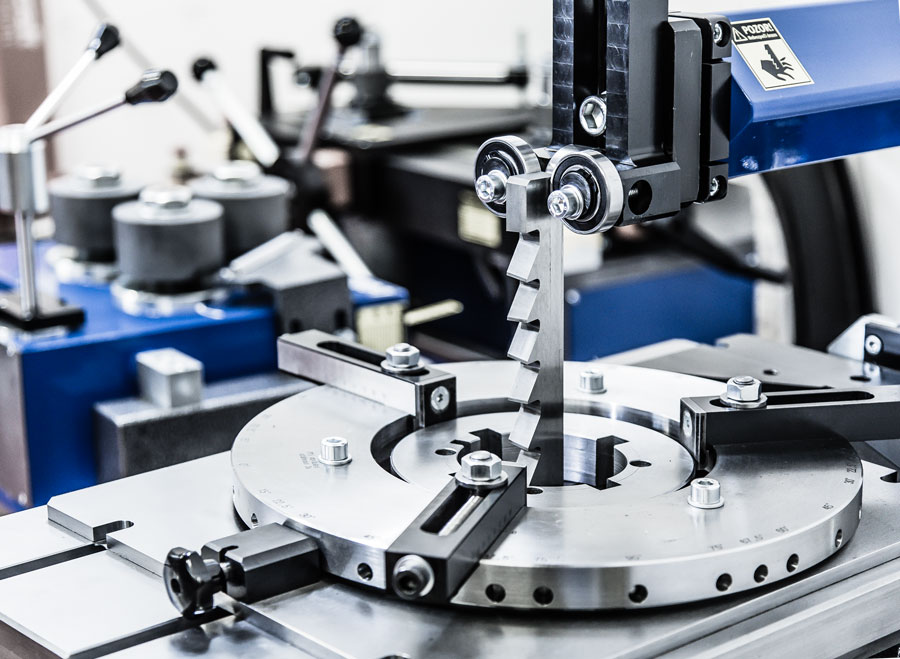

- Indexovací zařízení (volitelné pří slu šen ství) zjednodušuje upnutí dílce a výrobu více drážek na jednom dílci

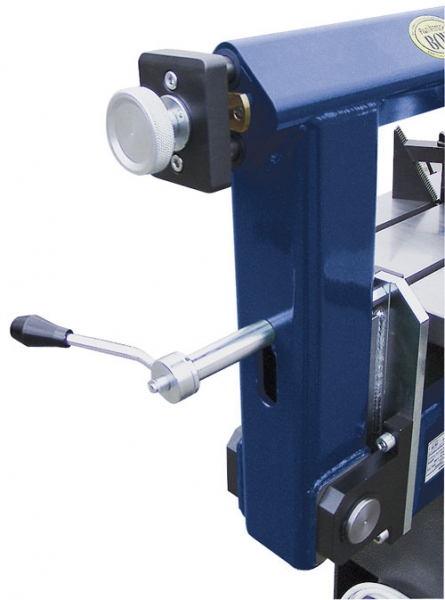

- Přísuv obrobku upnutého na stole se provádí pomocí ruční páky
- Drážkovací jehla kmitá 54× za minutu
- Masivní tuhý stojan ze svařované konstrukce

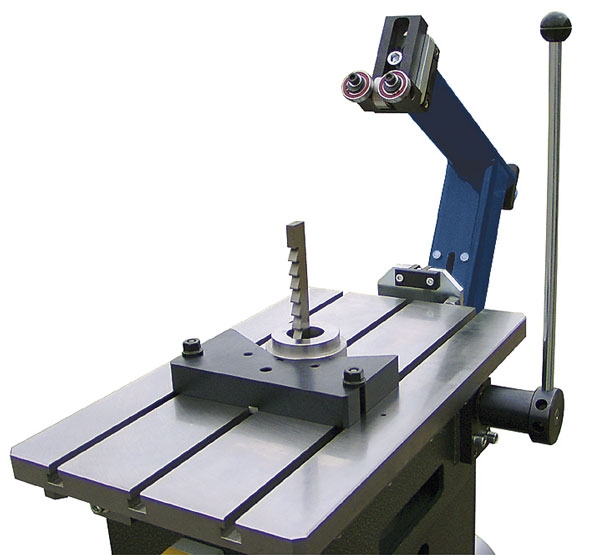

- Pomocné prisma k snadnému upnutí dílce – 2 ks
Minimální výška drážky je zubová rozteč jehly + 2 mm (viz tech. parametry drážkovacích jehel).
Technická data
| Rozteč kotevních otvorů (š × h) | 380 × 400 mm |
| Počet zdvihů | 54 /min |
| Min. výška dílce | rozteč zubů + 2 mm mm |
| Max. výška dílce | podle jehel 90 / 170 mm |
| Rozměry pracovního stolu | 400 × 680 mm |

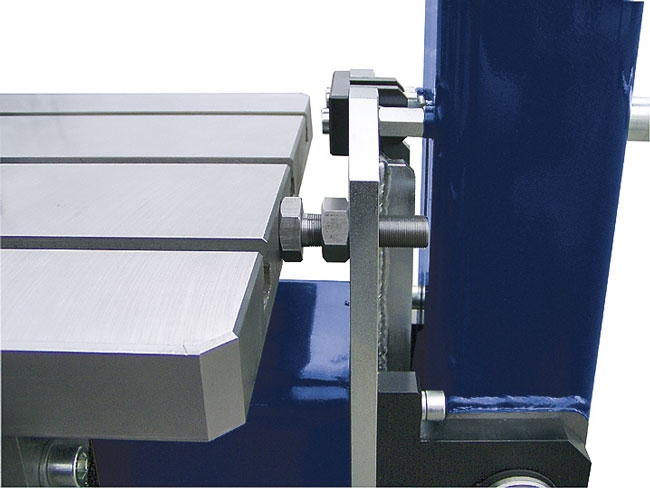

| Posuv stolu | 30 mm |
| Rozměry základny | 440 × 520 mm |
| Příkon | 1500 W |
| Elektrické připojení | 400 V |
| Rozměry | 520 × 1030 × 1200 mm |
| Hmotnost | 330 kg |
