Hahn & Sohn ATS Přepínač 125A

Hahn & Sohn ATS Přepínač 125A

ATS přepínač slouží k automatickému zajištění napájení objektu nebo technologie při výpadku elektrické sítě. Do rozvaděče jsou přivedeny dva zdroje – hlavní síťové napájení a záložní napájení z generátoru – přičemž výstup vede k napájené zátěži.

• Za běžného provozu je zátěž napájena z elektrické sítě. Řídicí jednotka průběžně sleduje oba zdroje a vyhodnocuje jejich stav. Kontroluje přepětí, podpětí, nadměrnou nebo nedostatečnou frekvenci a výpadek fáze.
• Po obnovení stabilního síťového napájení převede ATS zátěž zpět na distribuční síť. Generátor poté zůstane po nastavenou dobu v provozu a následně obdrží signál k zastavení. Tento postup omezuje nutnost ruční obsluhy a umožňuje automatické obnovení napájení například u provozů, technologií, čerpadel, skladů nebo dalších objektů, kde je důležitá dostupnost elektrické energie.
• Konkrétní provedení má jmenovité napětí 230/400 V, proudovou zatížitelnost 125 A a ovládací napětí 24 V DC. Vnitřní přepínač je zapojen pro tři fáze a nulový vodič, tedy A, B, C a N. Samostatné svorky jsou určeny pro síťový vstup, vstup generátoru a výstup k napájené zátěži.

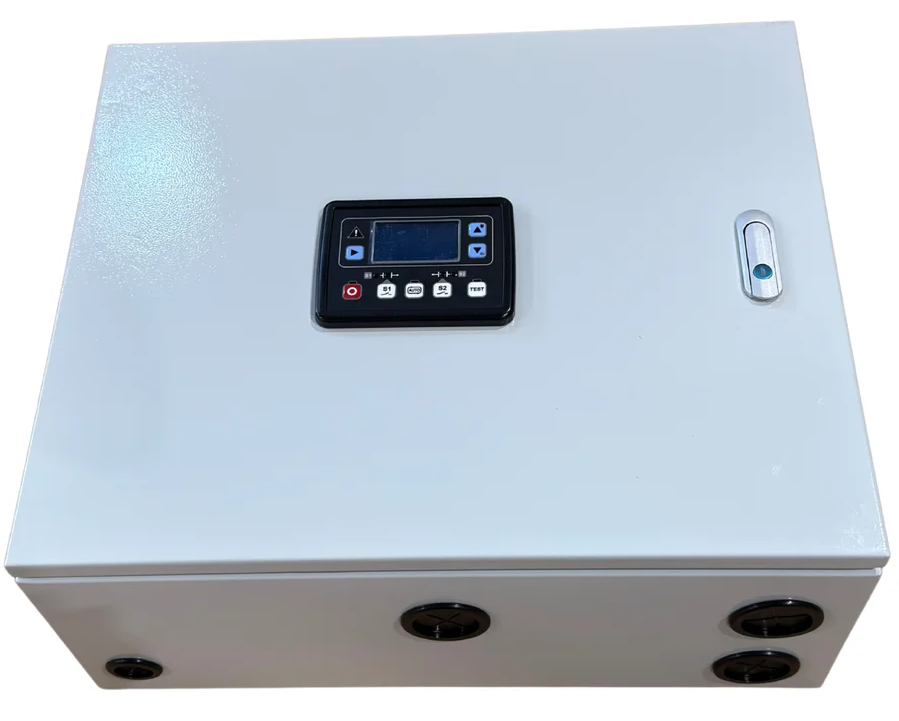

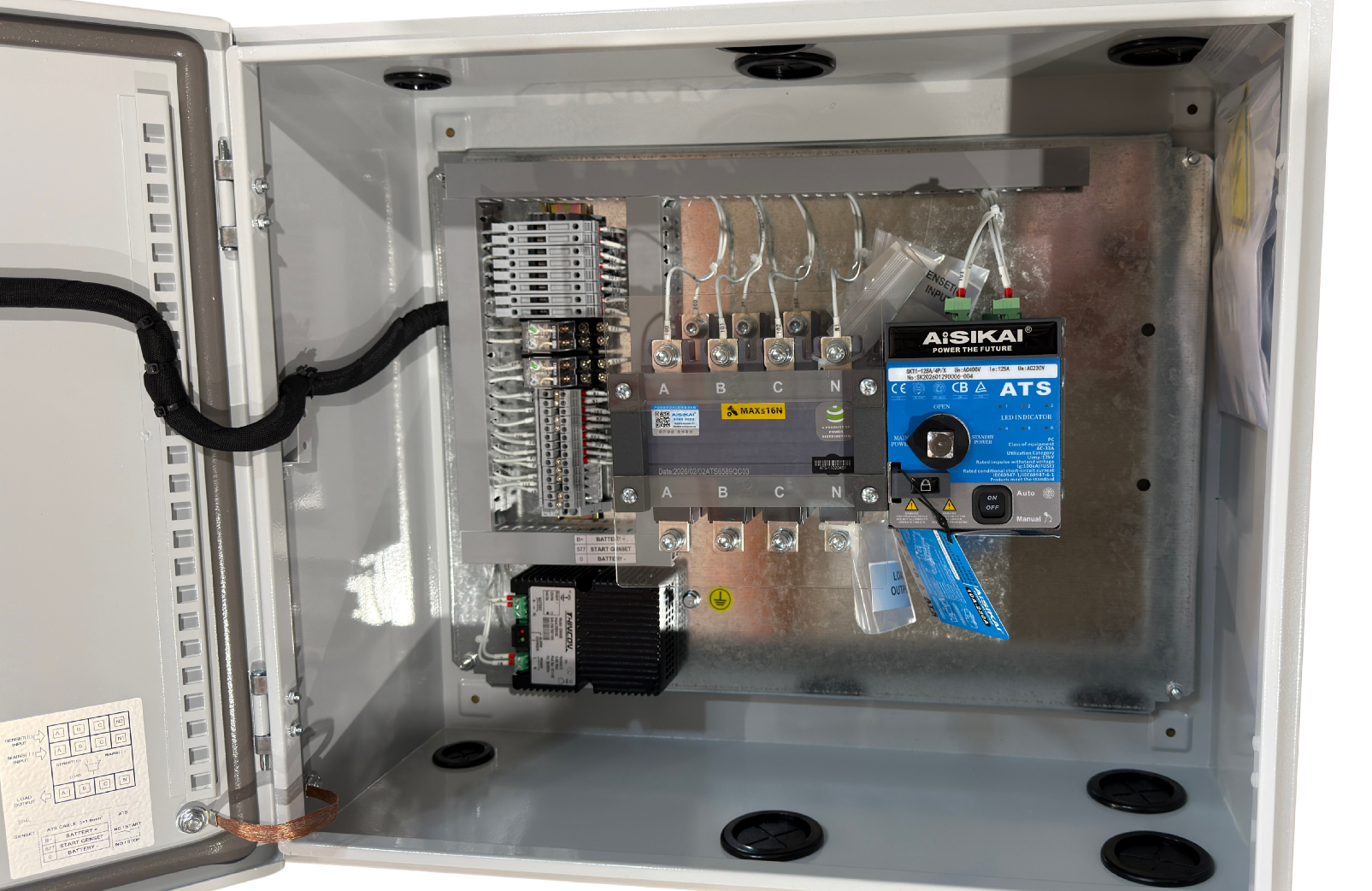

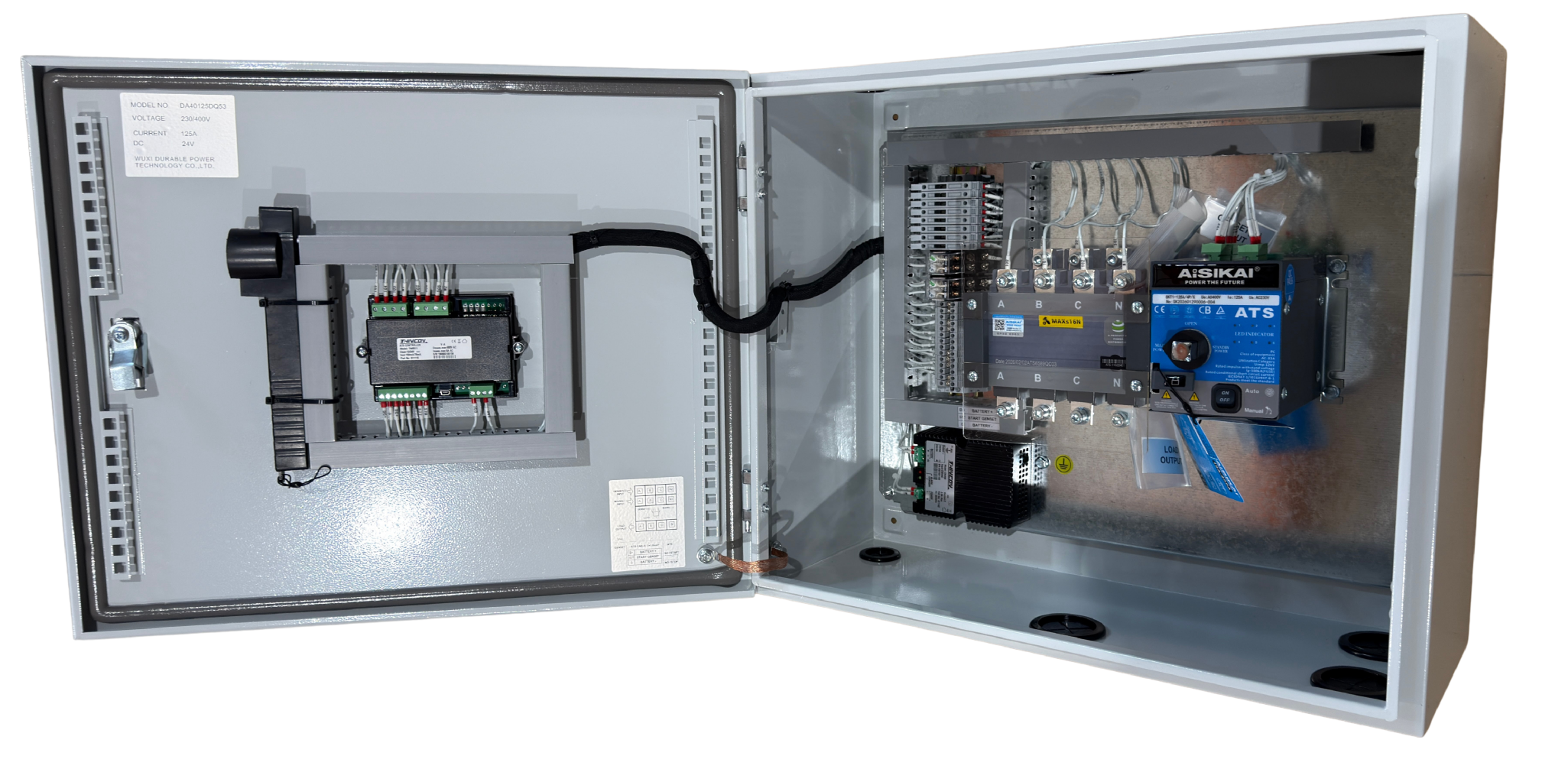

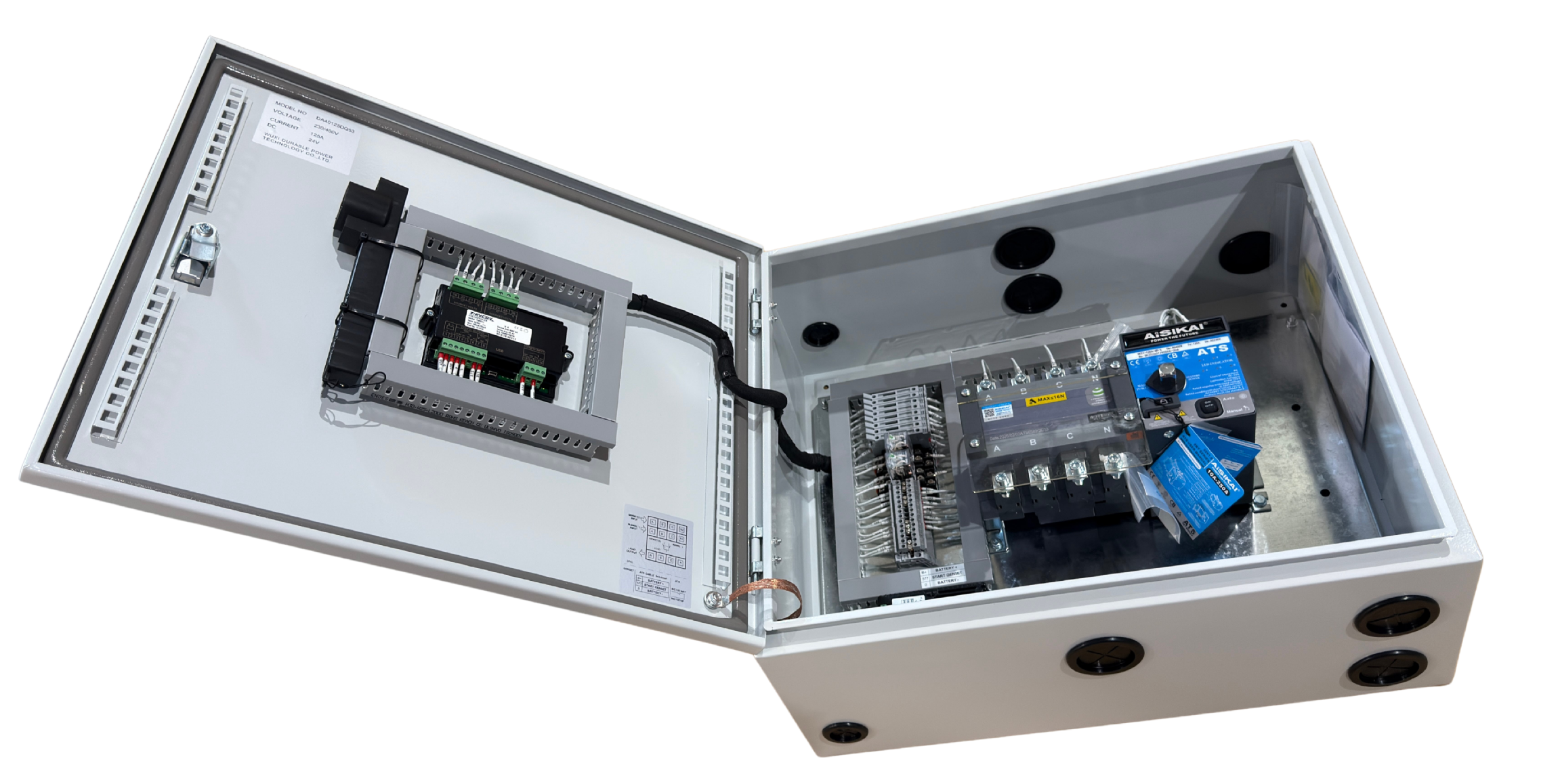

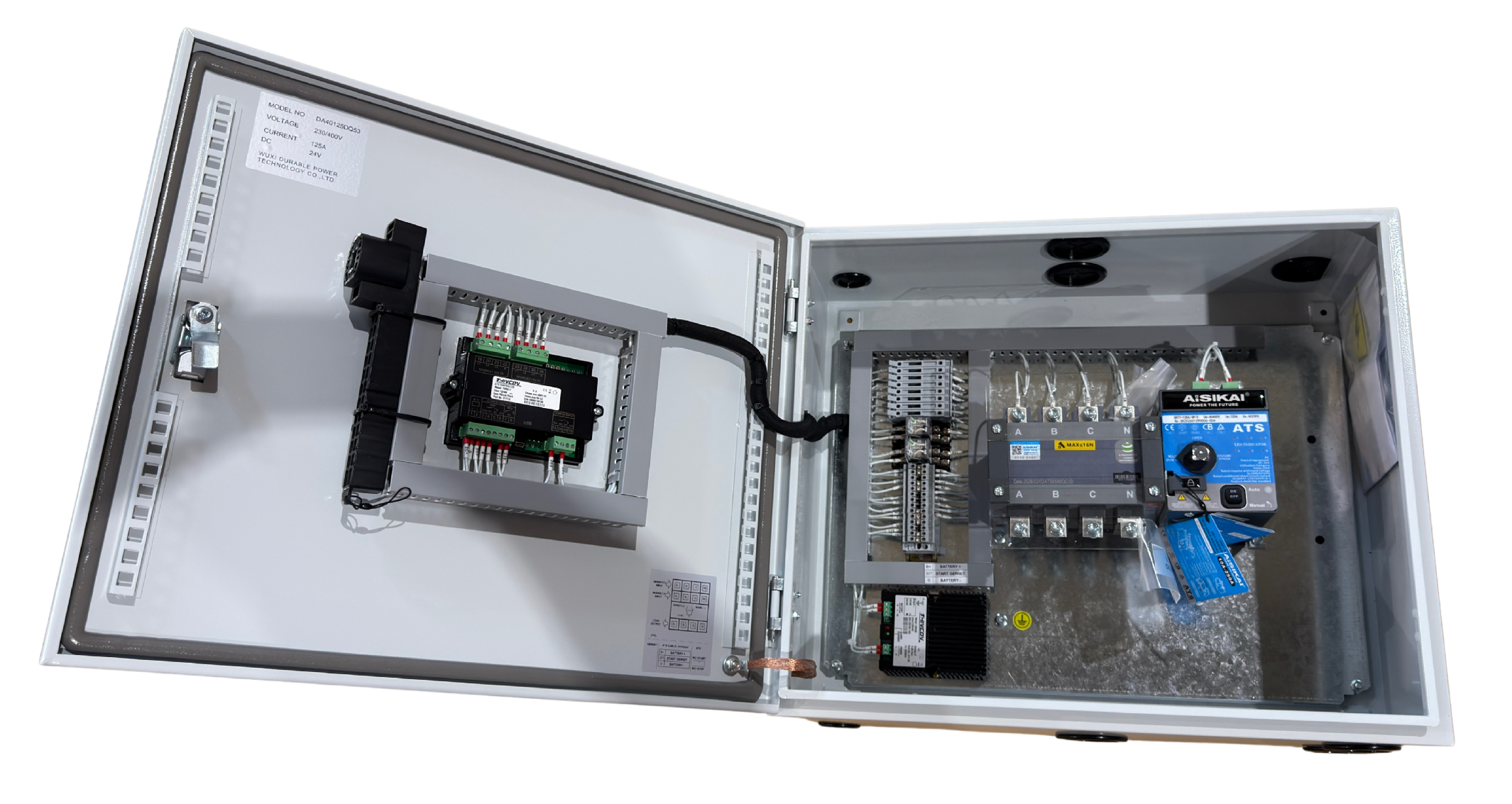

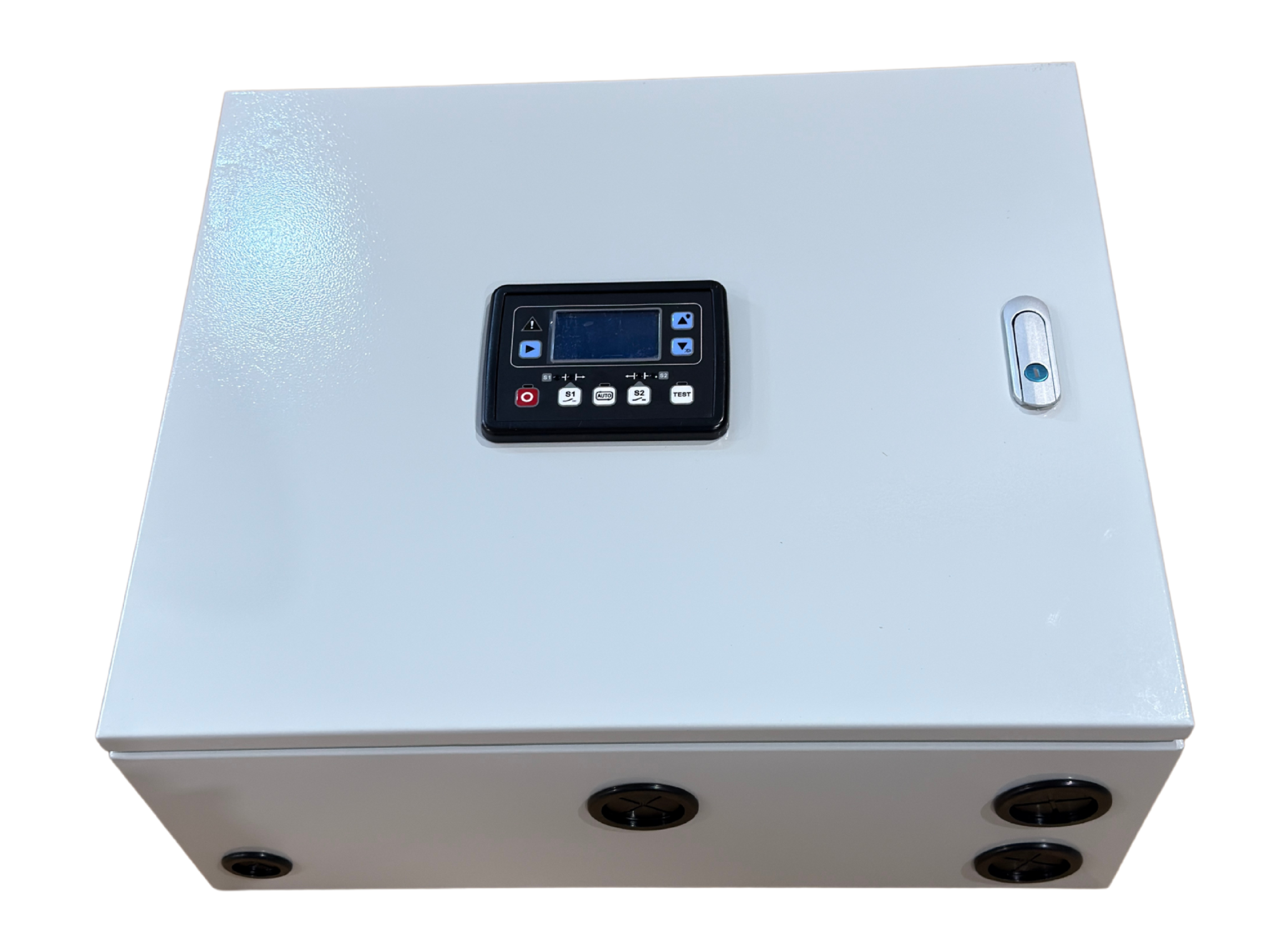

• Na dveřích skříně se nachází digitální ovládací panel, který umožňuje volbu automatického a ručního režimu, testování a kontrolu provozních stavů. Uvnitř jsou umístěny přepínací mechanismus, řídicí elektronika, svorkovnice, relé, pojistkové prvky, nabíječka baterie a uzemňovací bod.
• Integrovaná síťová nabíječka pomáhá udržovat startovací baterii generátoru nabitou v době, kdy je k dispozici síťové napájení. Po úplném nabití může přejít do režimu udržovacího nabíjení.
• Rozvaděč je zabudovaný v uzavřené kovové skříni s uzamykatelnými dveřmi, obvodovým těsněním a připravenými kabelovými průchodkami. Skříň chrání vnitřní elektrické komponenty a zároveň omezuje přístup neoprávněných osob.

PROČ SI HO ZÁKAZNÍCI VYBÍRAJÍ

• Automatické přepnutí mezi elektrickou sítí a generátorem
• Jmenovitý proud 125 A pro výkonnější třífázové instalace
• Automatické spuštění a zastavení kompatibilního generátoru
• Kontrola napětí, frekvence a výpadku fáze
• Možnost automatického i ručního režimu
• Integrované nabíjení startovací baterie generátoru

TIP Z PRAXE

ATS přepínač musí být správně sladěn s výkonem generátoru, jištěním objektu, průřezem kabelů a napětím startovacího systému. Před objednáním a instalací doporučujeme ověřit zejména jmenovitý proud 125 A, ovládací napětí 24 V DC a způsob dálkového startování generátoru.

KLÍČOVÉ VLASTNOSTI

• Automatický přepínač dvou zdrojů napájení
• Hlavní zdroj: elektrická síť
• Záložní zdroj: generátorová soustava
• Jeden společný výstup pro napájenou zátěž
• Jmenovitý proud 125 A
• Provozní napětí 230/400 V
• Ovládací napětí 24 V DC
• Třífázové čtyřvodičové zapojení A, B, C, N
• Automatický a ruční provozní režim
• Signál pro automatické spuštění a zastavení generátoru
• Kontrola přepětí a podpětí
• Kontrola nadměrné a nedostatečné frekvence
• Kontrola výpadku fáze
• Nastavitelná časová zpoždění
• Integrovaná nabíječka baterie generátoru
• Digitální řídicí panel
• Přepínací mechanismus s elektrickým a mechanickým blokováním
• Uzamykatelná kovová skříň
• Uzemňovací bod a připravené kabelové průchodky

POUŽITÍ / INSTALACE / OBSLUHA

Vhodné použití

ATS přepínač je vhodný například pro:

• záložní napájení výrobních a provozních objektů,
• dílny a servisní provozy,
• skladové a zemědělské objekty,
• čerpací a technologické systémy,
• kancelářské a obchodní prostory,
• rodinné a bytové objekty s odpovídající elektroinstalací,
• další provozy využívající kompatibilní generátor s automatickým startem.

Princip automatického provozu

1. ATS sleduje napětí elektrické sítě a generátoru.
2. Při poruše sítě vyšle signál ke spuštění generátoru.
3. Po dosažení správných provozních hodnot přepne zátěž na generátor.
4. Po obnovení sítě přepne zátěž zpět na hlavní napájení.
5. Po nastaveném zpoždění vyšle signál k zastavení generátoru.
6. Generátor zůstává připravený v pohotovostním režimu.

Ruční režim

Zařízení umožňuje také ruční přepnutí mezi hlavním a záložním zdrojem. Před ručním přepínáním je nutné:

• odpojit napájenou zátěž,
• vypnout síťový zdroj i generátor,
• nastavit řídicí jednotku a přepínač do ručního režimu,
• teprve poté změnit polohu přepínače.

Ruční přepínání při připojené zátěži je zakázáno. Přepínací mechanismus se také nesmí ručně ovládat, pokud je nastaven do polohy AUTO.

Instalace

• Síťový přívod připojte ke svorkám hlavního zdroje.
• Výstup generátoru připojte ke svorkám záložního zdroje.
• Výstup ATS připojte k napájené zátěži.
• Připojte ovládací kabel pro start a zastavení generátoru.
• Připojte vodiče pro nabíjení startovací baterie.
• Zapojte ochranný vodič na uzemňovací bod.
• Po dokončení instalace ověřte pořadí fází a správnou funkci obou zdrojů.
• Proveďte provozní zkoušku výpadku a obnovení sítě.

Instalaci, nastavení a servis musí provádět výhradně kvalifikovaný elektrikář nebo oprávněný servisní technik. Ve skříni se nachází nebezpečné síťové napětí.
