Hahn & Sohn ATS přepínač 5 kW / 25 A

Hahn & Sohn ATS přepínač 5 kW / 25 A

ATS přepínač Hahn & Sohn představuje praktické řešení pro automatické záložní napájení objektů pomocí elektrocentrály. Zařízení průběžně monitoruje přítomnost napětí v síti a při výpadku automaticky aktivuje připojený generátor a přepne napájení na záložní zdroj.

• Po obnovení dodávky elektrické energie ze sítě ATS automaticky vrátí napájení zpět na distribuční síť a generátor bezpečně odstaví. Celý proces probíhá zcela automaticky bez nutnosti ruční obsluhy.
• Zařízení využívá mikroprocesorové řízení a je určeno pro kompatibilní elektrocentrály s podporou ATS. Díky kompaktnímu kovovému provedení je vhodné pro pevnou instalaci v technických místnostech, dílnách, provozech nebo jako součást nouzového napájení objektů.

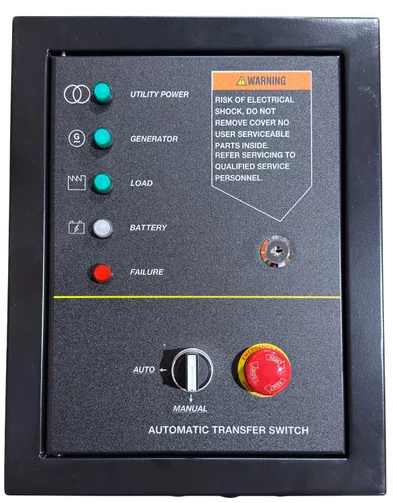

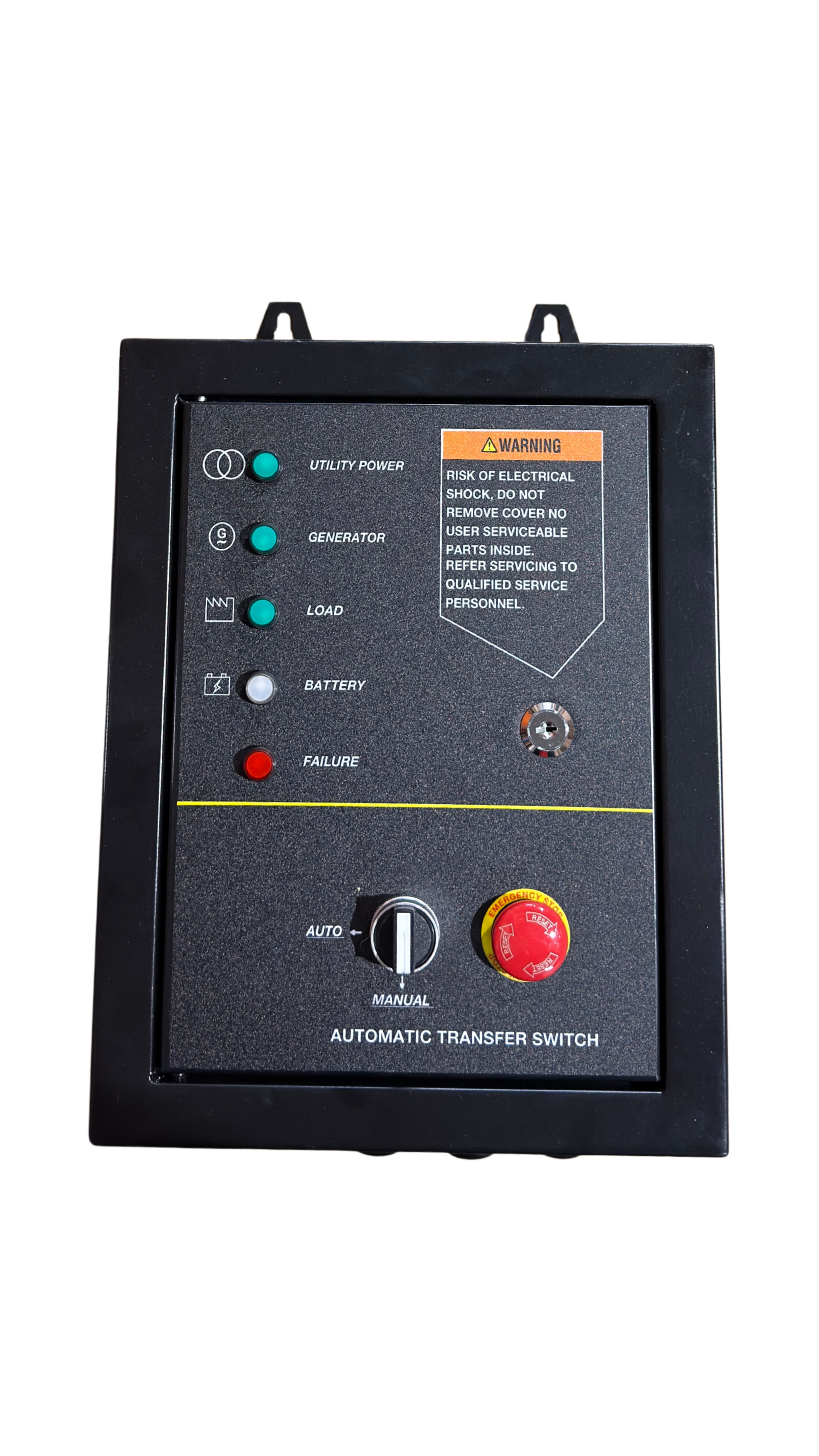

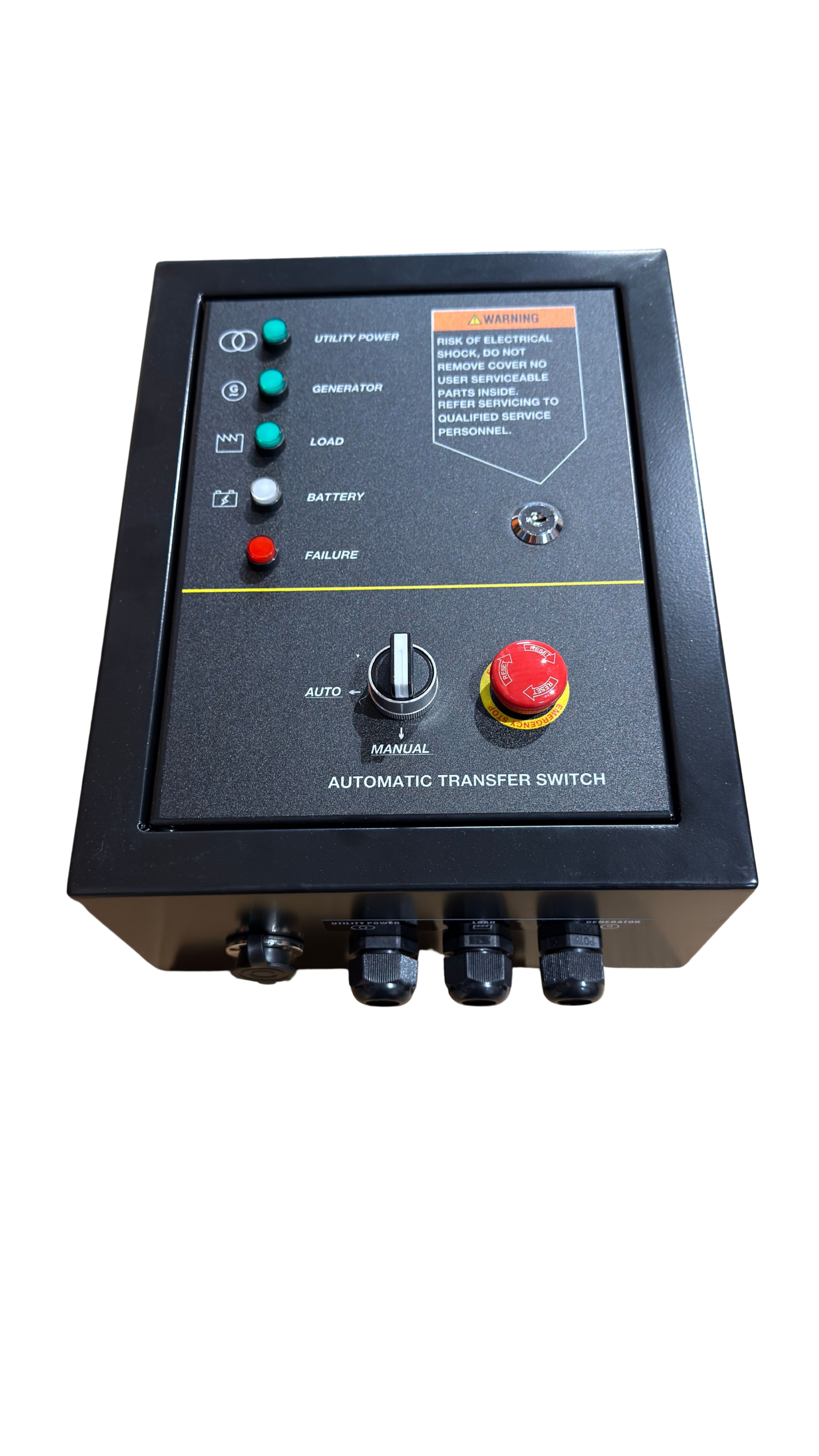

• Přepínač je vybaven signalizačními kontrolkami, režimem AUTO/MANUAL, nouzovým tlačítkem STOP a uzamykatelnou skříní. Součástí balení je také propojovací kabel pro připojení k elektrocentrále.
• Dle manuálu dokáže ATS při výpadku proudu automaticky spustit generátor během několika sekund a následně přepnout napájení na záložní zdroj.

PARAMETRY
Hmotnost    5.25 kg
Typ zařízení    ATS – Automatic Transfer Switch
Určení    automatické přepínání mezi sítí a elektrocentrálou
Výkonová varianta    5 kW
Jmenovitý proud    25 A
Provozní napětí    DC 8–15 V
Vstupní napětí nabíjení    AC 90–250 V
Výstupní napětí nabíječky    DC 14,4 V (±2 %)
Nabíjecí proud    850 mA
Rozměry    315 × 250 × 135 mm
Délka připojovacího kabelu    cca 1,5 m
Konektor    7pinový chromovaný konektor
Provozní teplota    -25 až +80 °C
Skladovací teplota    -15 až +60 °C
Doporučený průřez vodičů    2,5 mm²
Režimy    AUTO / MANUAL
Nouzové zastavení    ANO
Signalizace provozu    ANO

PROČ SI HO ZÁKAZNÍCI VYBÍRAJÍ

• automatické spuštění elektrocentrály při výpadku proudu
• automatické přepnutí napájení mezi sítí a generátorem
• vhodné pro záložní napájení domácností i firem
• režim AUTO i MANUAL
• nouzové tlačítko STOP
• signalizační LED kontrolky provozu a poruchy
• kovová uzamykatelná skříň
• součástí je propojovací kabel k ATS kompatibilní centrále

TIP Z PRAXE

ATS doporučujeme instalovat odborně způsobilým elektrikářem. Správné zapojení jištění a kompatibilita elektrocentrály jsou zásadní pro bezpečný a spolehlivý provoz.

KLÍČOVÉ VLASTNOSTI

• automatický přepínač sítí ATS
• určen pro elektrocentrály s podporou ATS
• výkonová varianta: 5 kW / 25 A
• automatické spuštění generátoru při výpadku sítě
• automatické vypnutí po obnovení napájení
• mikroprocesorové řízení
• LED indikace provozních stavů
• režimy AUTO / MANUAL
• nouzové zastavení
• uzamykatelná kovová skříň

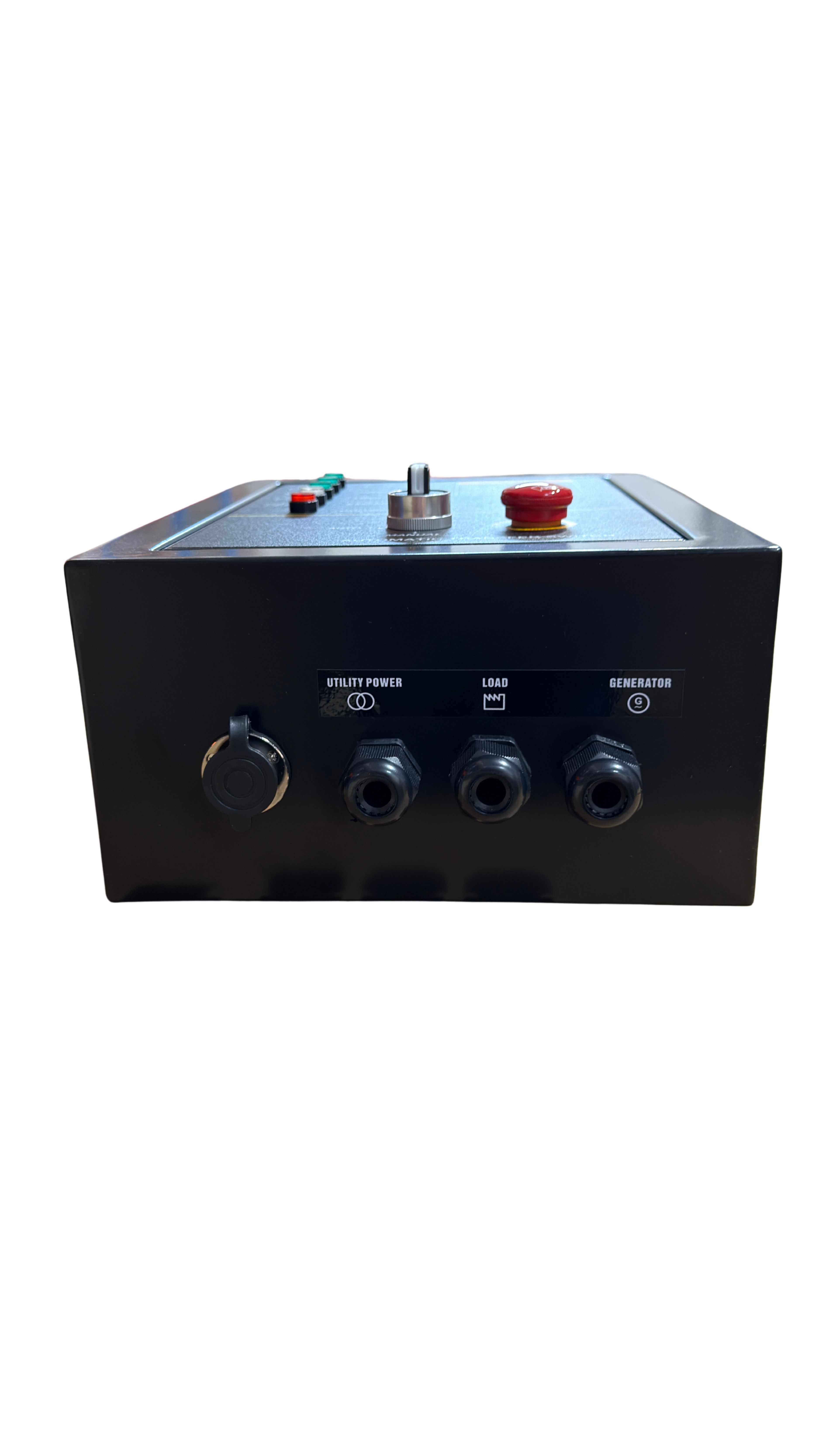

• externí kabelové připojení
• součástí balení propojovací kabel

POUŽITÍ / INSTALACE / OBSLUHA

• připojte ATS ke kompatibilní elektrocentrále pomocí dodaného kabelu
• ATS propojte s domácí nebo firemní elektroinstalací přes odpovídající jištění
• přepněte systém do režimu AUTO
• při výpadku proudu ATS automaticky nastartuje elektrocentrálu
• po obnovení napájení ATS automaticky vrátí napájení zpět na síť
• zařízení umožňuje také manuální režim ovládání
